    调节挡板风门

    • 所属分类：电站风门

    • 点击次数：
    • 发布日期：2020/05/14
    • 在线询价
    详细介绍

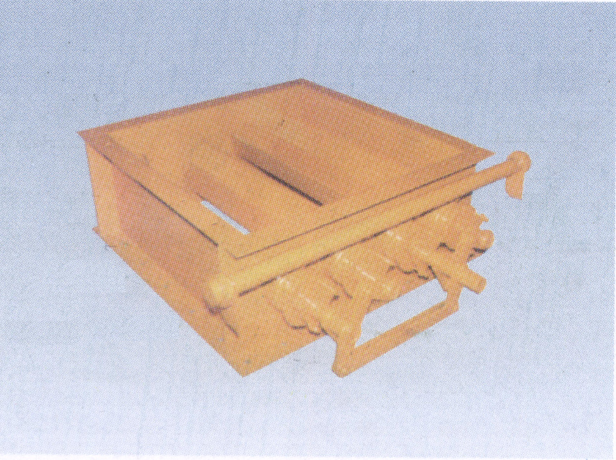

    调节挡板风门



        调节挡板风门采取薄板冲压整体焊接结构，其调节特性是在叶片开度25°～75°范围内，阻力系数与开度之间成线性关系；流线型的叶片，能使气流尾流分配状况得到改善。

    　　调节挡板风门用于烟风管道中作调节工作流量之用，在叶片转动90°的不同位置，通过不同的工作流量，它具有转动灵活，调节性能优良等优点。

    　　调节挡板风门最高工作压力不大于2000mmH20，最高工作温度不小于420°，工作介质为烟气或空气。

        调节挡板风门的作用

        关闭挡板风门用于电厂烟风管路中作截流工质用，它具有全开 全关两个功能，使系统某一管路工质全部流通或关断。挡板之间， 挡板和门框间设有不锈钢密封板，风门启闭角度90°启闭时间≤44 秒。

        调节挡板风门用户注意事项

        1、风门规格中的宽或长是指风门框架的内边尺寸，宽度是与挡板 垂直方向的尺寸。

        2、根据与风门相接管道的内边尺寸。选择风门规格中相同或相近 的规格单边允许最大错位是50mm。

        3、风门在管路布置中，应保持挡板轴在水平位置。

        4、风门相配套的电动执行机构可由用户选定厂家。

        5、风门订货时，应提出使用工况参数：①最高工作压力(P) mmH20②最高工作温度(t) ③工作介质 ④风门在管路中的用途及位置

       调节挡板风门的作用和订货须知：

       脱硫烟气挡板门用于烟风管路中调节流量之用，在挡板转动90° 的行程内的不同位置，通过不同的工质流量，可实现自动调节。

       1、脱硫烟气挡板门的高度(D)本系列中尺寸均采用450mm。

       2、风门在管路布置中，应保持挡板轴在水平位置。

       3、调节挡板门不能作截流工质用，不设弹性密封片，故应与关闭挡板风门或隔绝门连用。

       4、表中未注尺寸，可进行特殊设计。

       5、订货注明：①最高工作压力(P)mmH2O ②最高工作温度 (t) °C ③工作介质 ④风门在管路中的用途及位置

       调节挡板风门规格。



    序号 NO

    宽×长(W×L) (mm)

    叶片数

    面积 (m2)

    1

    500x400

    2

    0.20

    2

    500x500

    2

    0.25

    3

    500x600

    2

    0.30

    4

    500x800

    2

    0.40

    5

    600x500

    2

    0.30

    6

    600x600

    2

    0.36

    7

    600x700

    2

    0.42

    8

    600x800

    2

    0.48

    9

    700x500

    2

    0.35

    10

    700x600

    2

    0.42

    11

    700x700

    2

    0.49

    12

    700x800

    2

    0.56

    13

    800x600

    3

    0.48

    14

    800x800

    3

    0.64

    15

    800x1000

    3

    0.80

    16

    800x1200

    3

    0.96

    17

    900x600

    3

    0.54

    18

    900x800

    3

    0.72

    19

    900x900

    3

    0.81

    20

    900x1000

    3

    0.90

    21

    900x1200

    3

    1.08

    22

    1000x600

    4

    0.60

    23

    1000x800

    4

    0.80

    24

    1000x900

    4

    0.90

    25

    1000x1000

    4

    1.00





    序号 NO

    宽×长(W×L) (mm)

    叶片数

    面积 (m2)

    26

    1000x1200

    4

    1.20

    27

    1000x1500

    4

    1.50

    28

    1200x600

    4

    0.72

    29

    1200x800

    4

    0.96

    30

    1200x900

    4

    1.08

    31

    1200x1000

    4

    1.20

    32

    1200x1200

    4

    1.44

    33

    1200x1400

    4

    1.68

    34

    1200x1600

    4

    1.92

    35

    1400x700

    5

    0.98

    36

    1400x800

    5

    1.12

    37

    1400x900

    5

    1.26

    38

    1400x1000

    5

    1.40

    39

    1400x1200

    5

    1.68

    40

    1400x1400

    5

    1.96

    41

    1400x1600

    5

    2.24

    42

    1500x800

    5

    1.20

    43

    1500x900

    5

    1.35

    44

    1500x1000

    5

    1.50

    45

    1500x1200

    5

    1.80

    46

    1500x1400

    5

    2.10

    47

    1500x1500

    5

    2.25

    48

    1500x1600

    5

    2.40

    49

    1500x1800

    5

    2.70

    50

    1500x2000

    5

    2.00



     调节挡板风门
